Arquitetura de Software

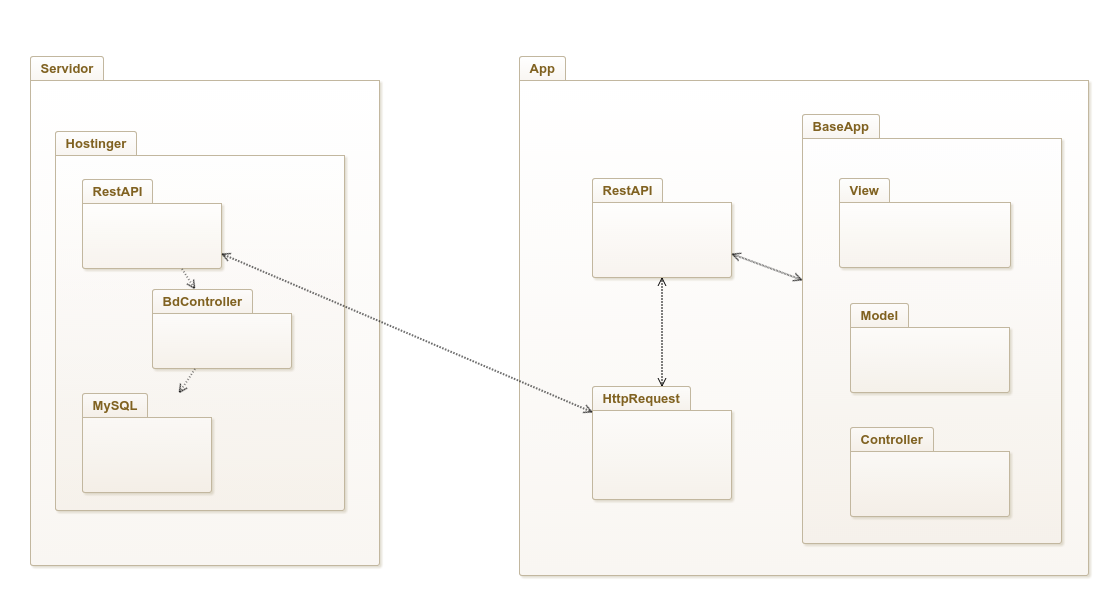

A Figura abaixo demonstra o fluxo de informação do aplicativo para a aplicação REST (Servidor), onde os dados saem da implementação base do APP (Model, View, Controller), é mapeada para a APIRest de forma que saiba se comunicar com o servidor. Enviada via HTTPRequest (Conexão via HTTP), onde o servidor recebe estes dados e conecta com o Banco de Dados para dar seguimento a solicitação.

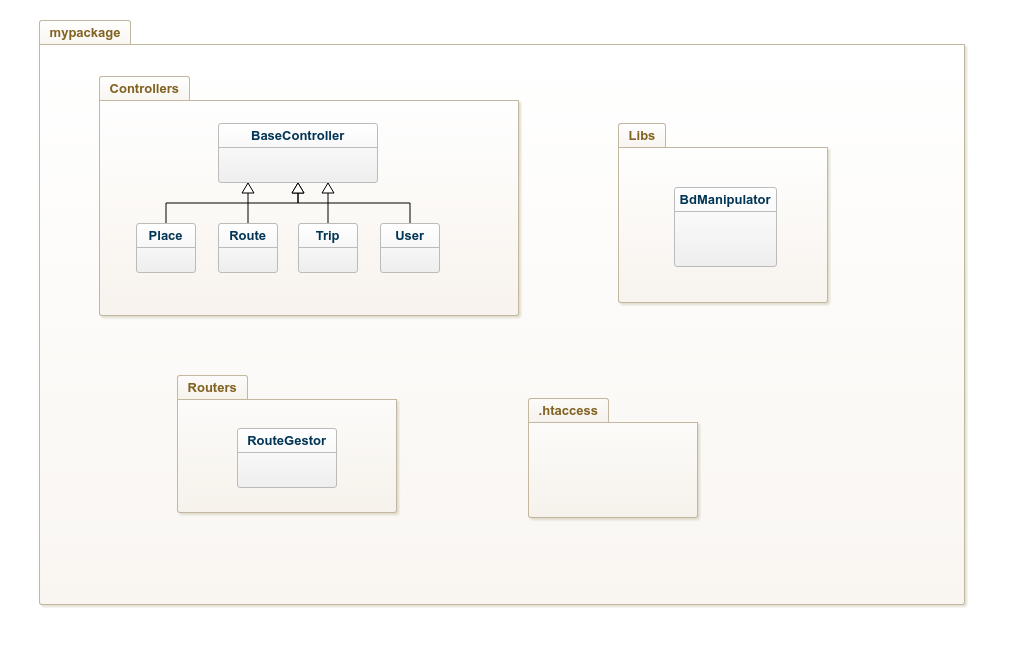

O funcionamento do servidor REST é definido na imagem abaixo, onde é exibido um diagrama de classe em sua representação lógica. Cada controller herdado de BaseController se torna um serviço separado, onde é alocado pelo RouteGestor que direciona a requisição do usuário para o serviço correto.
